產品概述

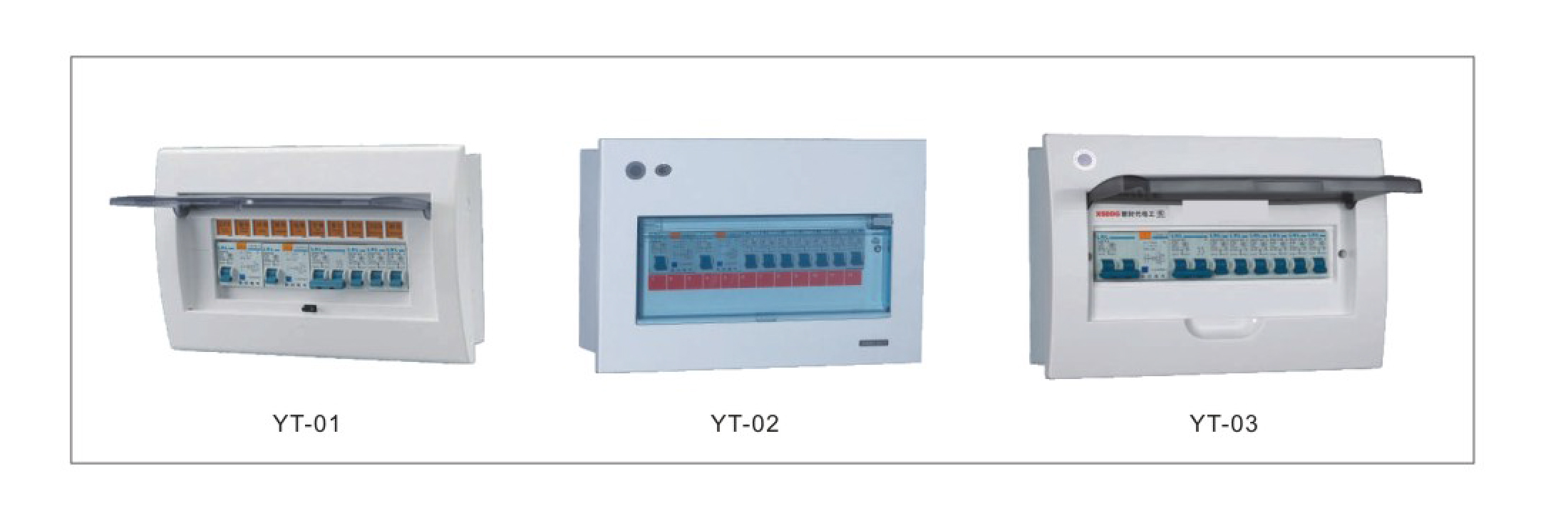

PZ30型系列配電箱是我公司最具市場性的產品，完全符合GB7251.3等國家標準。外型美觀、安全可靠，廣泛用于工廠、賓館、商場、住宅等各類場所。

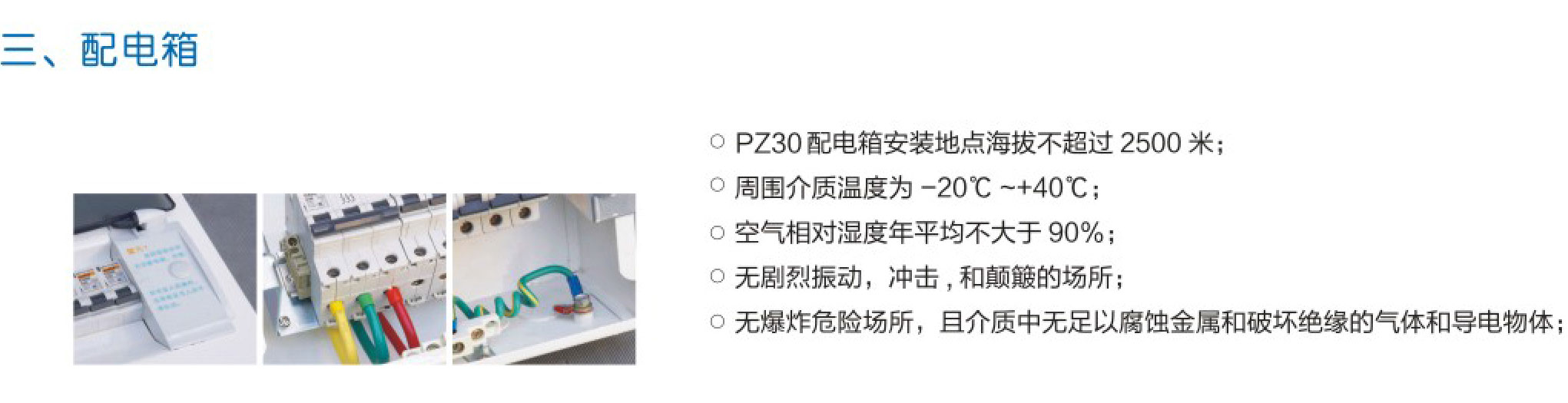

PZ30配電箱殼體采用1.2mm厚優質鍍鋅鋼板折彎點焊組成，噴涂色彩美觀的粉末涂料，配用觀察箱內元件的透明面蓋，造型美觀大 方。由于它的完美設計和很小的外形尺寸，配電箱可以很容易地安裝在靠近各自的負載中心和主要負載的地方。?

主斷路器的下端一般采用匯流排連接，匯流排由本公司提供，但客戶需提供每個箱子的系統圖，如果客戶沒有提供線路圖，則下端的連接線由客戶自備，配電箱內配有輸出回路——對應的中性線端子和接地保護端子。 箱體標準規格分別為10P、12P、15P、18P、2OP、24P、30P、36P，每單極開關占一位，在此范圍以外按非標制作。 PZ30配電箱可安裝ABB、西門子、海格、施耐德、金鐘默勒等系列的微型斷路器，安裝導軌及元件與殼體之間采用獨特的連接方式 (它們能滿足1~2根導軌的安裝，每根導軌可安裝10~18個模數)縮小配電箱的體積，降低成本。

主要參數

用于制造低壓電纜分支箱箱體的材料是一種樹脂基復合材料。箱體的主要組成分為ABS工程塑料、聚碳酸酯 透明PC材料、DMC、SMC四種材料注塑、壓制而成。 這種復合材料由兩部分組成:基體—聚酯類樹脂﹔增強材料（簡稱PC、SMC)，所以又稱其為透明PC材料、纖 維增強的聚酯材料。透明PC材料、纖維增強型不飽和聚酯是一種以不飽和聚酯樹脂為基體的復合材料。這種兩 種材料具有不溶、阻燃可回收特點，后一種材料具有不熔不可回收利用弊端其物理結構為三維網狀結構，這四種 材料通過功能性填料改性及特種纖維的增強已成為一種高性能的工程材料。 在歐美等發達國家，早在幾十年前這種材料就被廣泛的應用在電氣領域中。

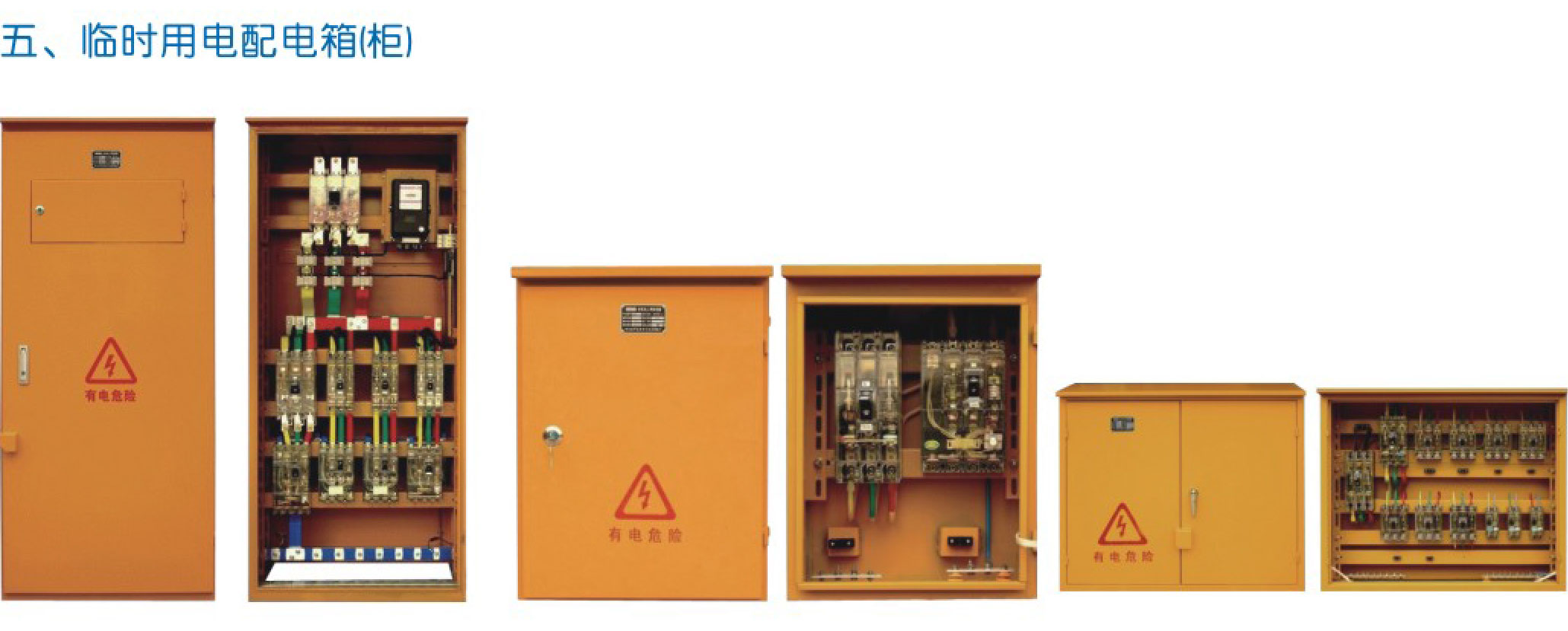

該系列配電箱（柜）適用于施工現場及戶外臨時用電，滿足“三級配電、二級漏電保護、一機一閘、一漏一箱”配電及保護的使用 要求。配電箱（柜）、開關箱的材質選用、制作工藝、箱內電氣元件的選擇、配置符合國家相關標準，以及建設部“十一五”推廣應用 技術的規定。配電箱（柜）的殼體采用冷軋鋼板制作，防雨、防塵、戶外型，采用鋼板厚度符合JGJ-20O5標準，經久耐用。

基本要求

1、配電箱(柜)的生產制造應符合《低壓成套開關設備和控制設備》第四部分GB7251·4對建筑工地用成套設備(ACS)的特殊要求及 《施工現場臨時用電安全技術規范》JGJ46-2005的標準要求。

2、配電箱(柜)、開關箱安裝使用應符合《施工現場臨時用電安全技術規范》JGJ46-2005標準及《用電安全導則》GB/T13869標 準化要求。

3、配電箱(柜)、開關箱應分設N線、PE線端子板，進出線必須通過端子板做可靠連接。N線端子板必須與金屬電器安裝板絕緣; PE線端子板必須與金屬電器安裝板做電氣連接。進出線中的N線必須通過N線端子板連接﹔PE線必須通過PE線端子板連接。PE線與端子 板連接必須采用電氣連接，電氣連接點的數量應比箱體內回路數量多2個，1個為PE線進箱體的連接點，1個為重復接地的連接點。

4、電器元件應選用符合GB/14048·2-2001、GB6829以及JGJ46-2005標準的產品，并符合建設部“十一五”推廣應用技術要 求。
